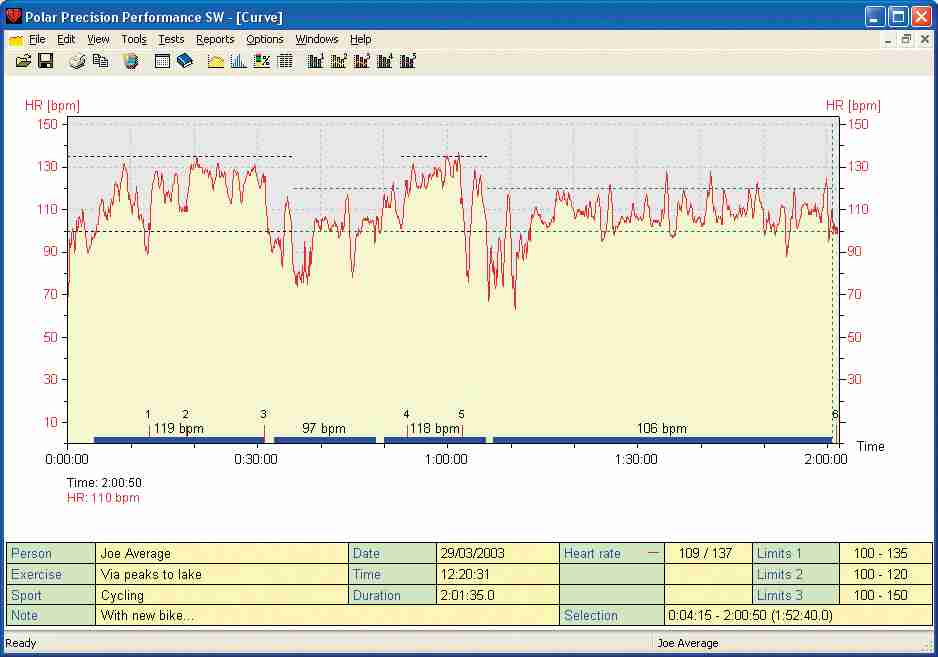

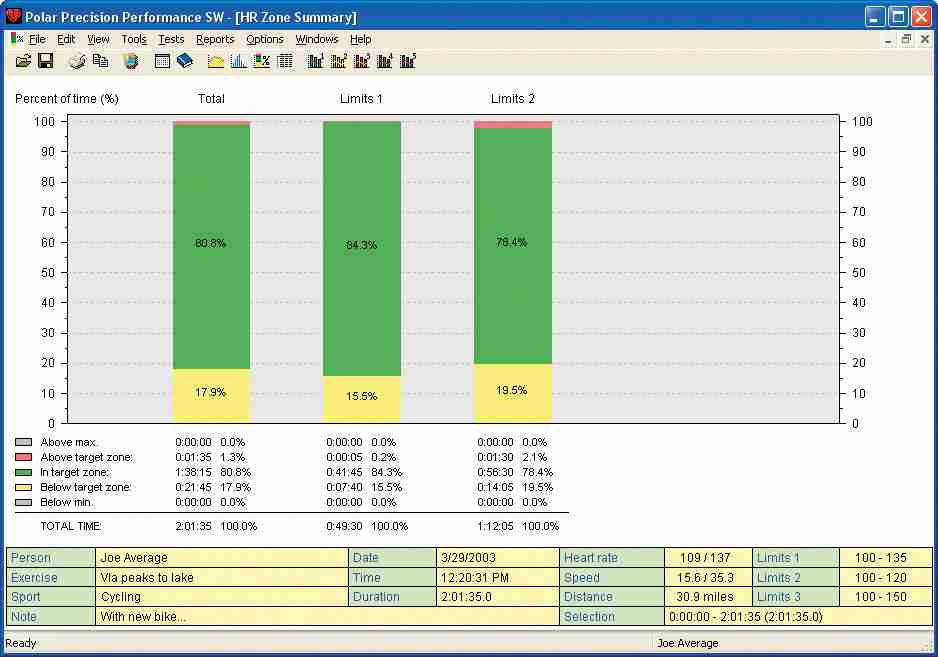

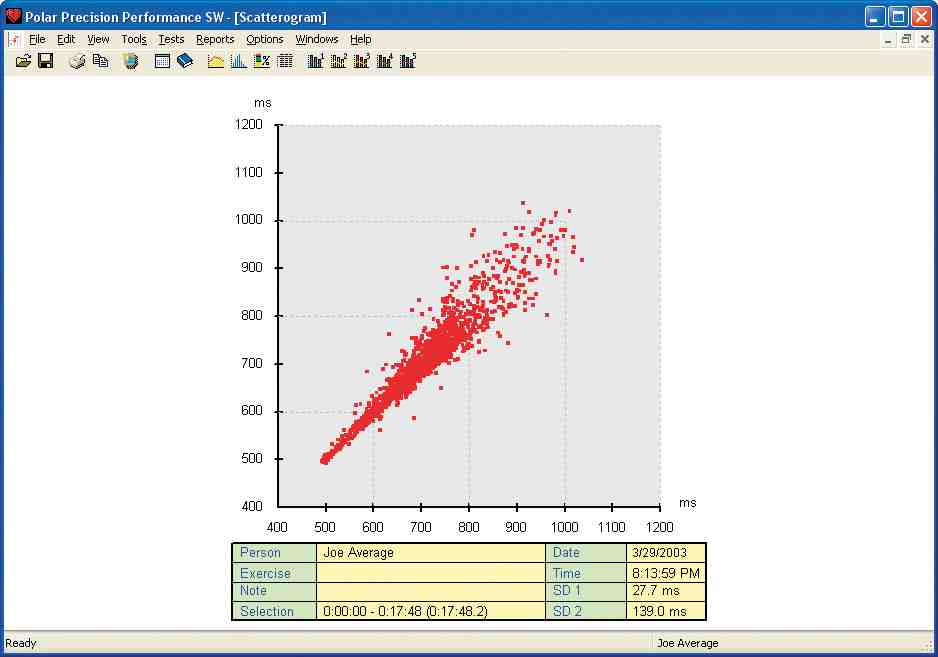

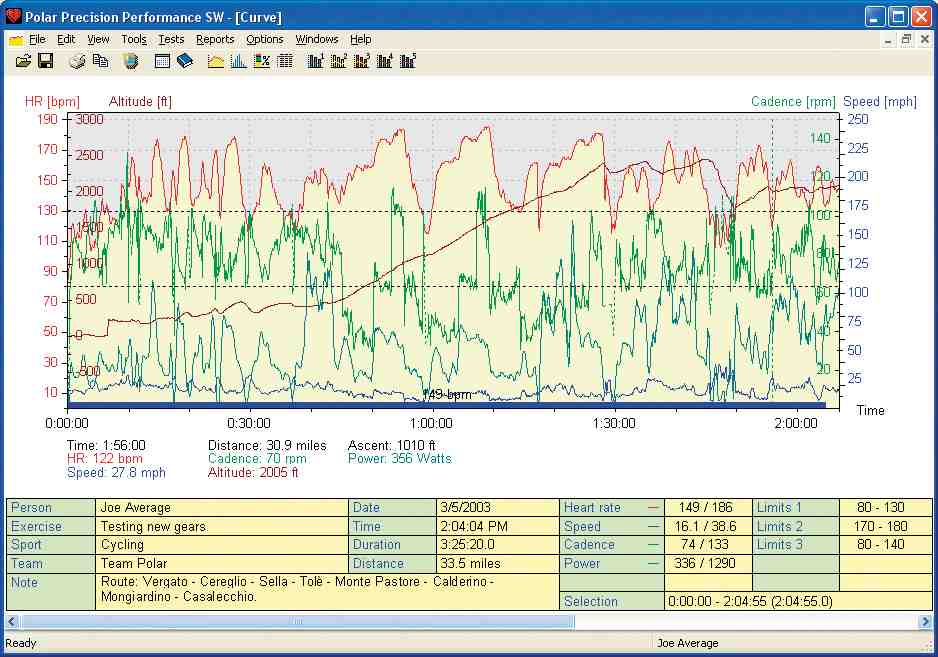

Interface slouží pro přenos dat z Vašich hodinek POLAR do počítače PC. A proč potřebuji dostat data z hodinek do PC? Podívejte se na následující obrázky. Na nich jsou sejmuté obrazovky, které naznačují, co je možné s daty dále dělat a jak je zpracovat.
Modely S610, S710, S810 využívají pro přenos dat do PC IR interface.
Modely AXN nejsou kompatibilní s interface POLAR ani USB ani COM, lze pro ně použít jakýkoliv jiný obecný funkční IR port.
Modely řady S bez označení i,nebo x na konci mohou spolupracovat pouze s interface POLAR.
Modely řady S s označením i nebo x na konci mohou spolupracovat s vestavěným IR interface na notebooku nebo s interface POLAR USB nebo COM.
Tabulka kompatibility je tedy následující:
| S610,S710 bez i | S6..i,S7..i,S6..x | AXN | |
| IR port vestavěný v notebooku | Nefunkční | Funkční | Funkční |
| IR port POLAR USB M2 nebo M3 a WIN XP | Bez záruky | Bez záruky | Nefunkční |
| IR port POLAR USB M4.. WIN 2000,XP | Funkční | Funkční | Nefunkční |
| IR port POLAR USB M4.. WIN 98, ME | Funkční | Funkční | Nefunkční |
| IR port POLAR USB M2.. nebo M3.. a WIN 98, ME | Funkční | Funkční | Nefunkční |
| IR port POLAR USB M2.. nebo M3.. a WIN 2000,XP | Bez záruky | Bez záruky | Nefunkční |
| IR port POLAR COM připojený na com počítače | Funkční | Funkční | Nefunkční |
| IR port POLAR COM připojený na USB přes převodník | Bez záruky | Bez záruky | Nefunkční |
| IR port jiného výrobce připojený na USB nebo COM | Nefunkční | Bez záruky | Funkční |
Označení M2,M3,M4 je začátek výrobního čísla
interface POLAR.
POLAR COM je černý IR port POLAR s konektorem pro RS232.
Pokud připojujete POLAR COM IR port přes převodník na USB počítače, je
nutné použít převodník s plným osazením signálů, jaké je obvyklé na
standartním portu RS232. Levné převodníky USB<>RS232
tyto signály obvykle nezprostředkovávají. Stejná situace je u
starších interface ADVANTAGE a INTERFACE Plus. Vhodný převodník je k
dispozici v naší firmě. info@allsystem.cz
|
POLAR IR INTERFACE je zařízení
pro komunikaci Vašeho přístroje POLAR s počítačem
PC. Interface lze připojit na port RS232, nebo USB. (dle typu interface).Je kompatibilní s
typem Polar S610; PolarS710 a Polar S810 . SW Je
vhodné použít na platformě potřebuje
Windows98, Windows2000 nebo vyšší. |
 |
|
Jak začít:
|

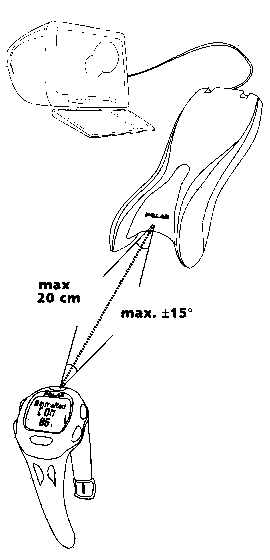

Možné problémy: Nekomunikuje - Zkontrolujte pozici hodinek proti interface. Interface je položen na místě, které je příliš osvětleno, nebo se v jeho okolí vyskytují různé jiné světelné zdroje, které ruší přenos. Mezi hodinkami a interface se nachází nějaký předmět, který ruší přímou viditelnost mezi nimi. Přenos je rušen jiným zdrojem IR. Problémy hodinek- Zkontrolujte, zda je na hodinkách nastaven "connection mode" Zkontrolujte, zda není třeba vyměnit baterii v hodinkách. Problémy počítače- Zkontrolujte nastavení SW a připojení kabelu interface na příslušný port počítače. Pokud máte interface pro RS232 zkontrolujte: Správnost nastavení čísla COM portu v SW. Zda máte nezaškrtnutu položku "Použít vnitřní infračervený port"- rozumí se IR port, který může být součástí počítače. Tento port lze použít pouze pokud jsou na počítači instalovány WIN95 nebo máte model POLAR s označením i, například S710i. Zkontrolujte, zda jiný program neobsazuje Vámi vybraný COM port. Princip - COM port nelze pod Windows sdílet. Pokud nějaký program COM port otevře, ostatní programy se na něj již nemohou odvolávat. Řešení - vypněte program, který port používá, nebo zapojte interface na jiný COM. Pokud máte v PC nedostatek COMů, obraťte se na náš servis, pomůžeme Vám. Technická data- Operační teplota: 0-50 °C, Interface není vodotěsný. Nevystavovat vlhkosti, nepoužívat venku. Přenosová rychlost 9600 bps (varianta RS232). Interface je Class 1 Laser Product, není IrDA kompatibilní. |
| Mám Polar IR interface v provedení USB, jak mám instalovat ovladač? |
| Nejprve nainstalujte program Přesné
posuzování výkonnosti, který máte na CD ze základní výbavy Vašeho
monitoru TF POLAR. Následně zasuňte IR interface do portu USB, a
budete vyzváni k instalaci ovladačů. Ovladač najdete v adresáři
C:\Program Files\POLAR\Precision
...\USB.(Pokud jste instalovali program
Přesné posuzování do jiného adresáře, potom zadejte cestu k tomuto
jinému adresáři) Tuto cestu zadejte v průvodci vyhledání ovladače
novému zařízení.
Pokud jste již někdy předtím zasunuli IR interface do zásuvky USB, a ovladač jste nenašli, potom je třeba nejprve odstranit neznámé zařízení ze správce zařízení. Správce zařízení najdete v Ovládacích panelech, obvykle pod ikonou System. Spusťte si správce zařízení, a vyhledejte v něm neznámé zařízení (označeno otazníkem), které dejte odstranit. Správce zařízení uzavřete a můžete instalovat IR interface jakoby znovu - t.j. systém by Vás měl vyzvat při jeho připojení k instalaci ovladače. |
Řešení pro připojení starších interface určených původně pro RS232 na nových počítačích, které nejsou vybaveny RS232, ale pouze USB.
Pokud vlastníte starší interface (interface plus nebo advantage interface) a pořídili jste si nový notebook, který nemá možnost připojit zařízení RS232, můžete použít převodník RS232-USB. Tento převodník má z jedné strany výstup pro PC standartu USB a na druhé straně rozhraní RS232, přizpůsobené pro provoz interface POLAR. Převodník má rozměry 60x90x30 mm. Spolu s převodníkem dostanete propojovací kabel USB a ovladače pro Windows 98 a Windows XP. (Na ostatní verze windows jsou ovladače k dispozici, ale zapojení nemáme testováno). Pro Windows XP jsou k dispozici certifikované ovladače společností Microsoft.
Tento převodník nelze použít s původním software, který byl historicky dodán spolu s interface, je nutný Upgrade software na Polar precision performance, alespoň verzi 3. (t.j. software dodávaný spolu s řadou POLAR S). Pokud tento software nem8te k dispozici je možné jej získat zakoupením modelu alespoň S410, nebo samostatně.
Převodník je schopen práce i s interface IR RS232. Tento interface převede na USB. Tento poustup doporučujeme v případě "neodůvodněného " odmítání originálního IR USB interface POLAR na počítačích bez RS232.
Cena převodníku je 2 400,- včetně DPH. (Cena je orientační, a může být aktualizována)
.
