POLAR CS600

Varianta se snímačem rychlosti:
V soupravě najdete: A - Přístroj POLAR CS600 s držákem na řidítka B - Snímač rychlosti s gumovou podložkou, magnetem a vázacími pásky. Budete potřebovat křížový šroubovák a nůžky.

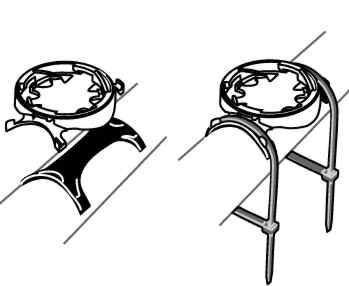

Instalace držáku na řidítka: Držák můžete namontovat na levou nebo pravou stranu řidítek, nebo na představec. Hodinky lze v držáku pootočit o 90°, takže montáž na představec není problémem. Položte gumovou podložku držáku na požadované místo a do gumové podložky umístěte držák. Držák pevně přichyťte pomocí vázacích pásků. Podložka a vázací pásky jsou součástí soupravy. Konce vázacích pásek můžete odstřihnout. Dbejte na to, aby se držák nemohl samovolně pohybovat. Vkládání hodinek do držáku - vložte hodinky do držáku a pootočte s nimi ve směru hodinových ručiček, až uslyšíte zapadnutí pojistek držáku. Vyndání hodinek z držáku - na hodinky zatlačte shora, a současně je pootočte proti směru hodinových ručiček.
Instalace snímače rychlosti: Doporučujeme instalovat snímač rychlosti na přední stranu trubky přední vidlice Vašeho kola. Pokud máte instalován snímač síly, není třeba snímač rychlosti instalovat. Spojte snímač rychlosti s gumovou podložkou pod snímač (součást soupravy). Snímač instalujte tak, že logo na boku snímače směřuje ven, nikoliv ke kolu. Snímač lehce upevněte k vidlici tak, aby se ještě mohl pohybovat. K Upevnění použijte vázací pásky. Instalujte magnet na drát kola, do stejné výše, jako je snímač rychlosti. Na vnitřní straně snímače je malá tečka, která ukazuje, v jaké výšce by měl magnet míjet snímač. Magnet lehce dotáhněte křížovým šroubovákem. Zkuste, jestli magnet prochází kolem snímače. Magnet se nesmí snímače dotékat, ale má od něj být vzdálen nejvíce 4mm.
Otáčejte kolem. Při průchodu magnetu okolo snímače by se měla na snímači rozsvítit červená LED dioda. (bliknout). Pokud dioda bliká, je snímač i magnet instalován správně. Dotáhněte upevňovací šroubek magnetu, dotáhněte Vázací pásky snímače. Znovu zkontrolujte funkčnost snímače a vzájemnou pozici magnetu a snímače. Volné konce vázacích pásek můžete odstříhnout. Signalizační dioda může být po nějaké době automaticky odpojena. Sensor tím šetří baterii. Pokud senzor již nebliká, můžete vyčkat přibližně 10 minut a opakovat test, nebo pro signalizaci správné funkce senzoru využít CS 600 v režimu měření rychlosti kola. Nezapomeňte nastavit obvod kola do Vašeho přijímače CS 600.
V případě kadence je montáž obdobná, ovšem s tím, že senzor kadence se montuje na sedlovou trubku kola, a magnet je nalepen na vnitřní straně jedné kliky.

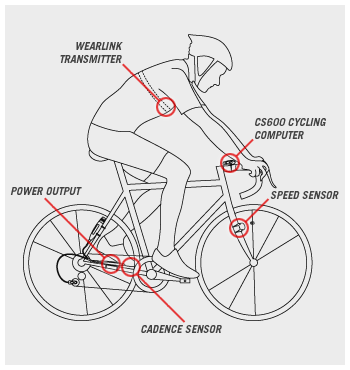

Varianta se snímačem síly:

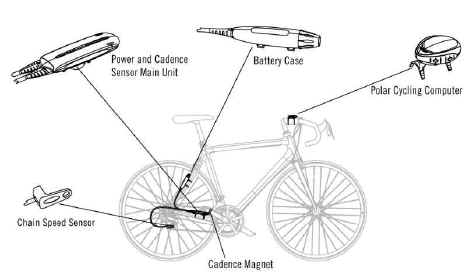

	V soupravě najdete: Přístroj POLAR CS600 s držákem na řidítka, Snímač síly s bateriovým pouzdrem a připojeným snímačem rychlosti řetězu, magnet na kliku pro snímání kadence, vázací pásky.
Instalace držáku na řidítka: Držák můžete namontovat na levou nebo pravou stranu řidítek, nebo na představec. Hodinky lze v držáku pootočit o 90°, takže montáž na představec není problémem. Položte gumovou podložku držáku na požadované místo a do gumové podložky umístěte držák. Držák pevně přichyťte pomocí vázacích pásků. Podložka a vázací pásky jsou součástí soupravy. Konce vázacích pásek můžete odstřihnout. Dbejte na to, aby se držák nemohl samovolně pohybovat. Vkládání hodinek do držáku - vložte hodinky do držáku a pootočte s nimi ve směru hodinových ručiček, až uslyšíte zapadnutí pojistek držáku. Vyndání hodinek z držáku - na hodinky zatlačte shora, a současně je pootočte proti směru hodinových ručiček.

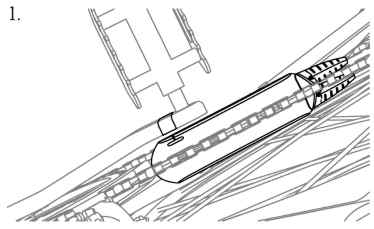

Hlavní jednotku snímače síly umístěte na zadní vodorovnou vidlici a to na její horní stranu, tedy do prostoru mezi vidlici a nad ní probíhající řetěz. Čidlo by nemělo být nakloněno na žádnou stranu. Před instalací odpojte snímač rychlosti řetězu a bateriové pouzdro od jednotky. Nejlépe je umístit čidlo co nejblíže řetězu, ale tak, aby se řetěz čidla nedotýkal. Podle konstrukce Vašeho kola můžete použít různě vysoké podložku pod čidlo. 3 kusy podložek jsou součástí balení. Instalujte čidlo na čisté a suché kolo. Jednotka čidla musí být umístěna souběžně s řetězem.

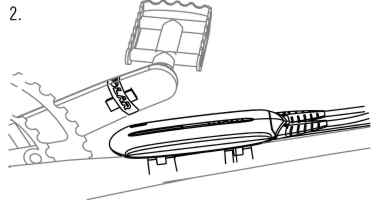

Zkuste, zda jednotka nebude vadit v otáčení klik. Následně jednotku pevně připevněte pomocí vázacích pásků. Instalace magnetu pro snímač kadence - snímač kadence je umístěn v hlavní jednotce. Magnet pro snímač kadence namontujte na kliku tak, aby probíhal v těsné vzdálenosti od vyznačeného místa na hlavní jednotce. Dejte pozor, aby se magnet nedotýkal řetězu, a to ani v místě spojky řetězu. Maximální vzdálenost mezi jednotkou a magnetem je 7mm. Správná pozice magnetu, respektive reakci jednotky na magnet, jednotka signalizuje diodou. magnet zajistěte páskou. Dotáhněte vázací pásku hlavní jednotky. jejích konce odstříhněte.
Instalace bateriového pouzdra. Bateriové pouzdro instalujte na stejnou stranu kola jako hlavní jednotku. Pouzdro instalujte tak, abyste měli snadný přístup k bateriím při jejich výměně. Pouzdro musí být pevně připojeno ke kolu, spojovací kabely mají být upevněny, aby nedošlo k jejich poškození.

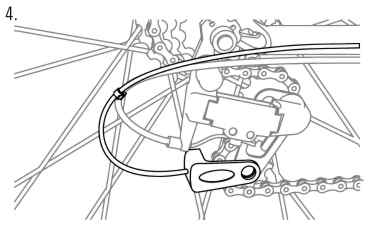

Instalace snímače rychlosti řetězu. Kabel vedoucí od hlavní jednotky ke snímači rychlosti řetězu musí být přichycen k bovdenu přehazovačky, ale musí být natolik volný, aby nebyl namáhán na tah nebo zlomen při změně převodu. V soupravě jsou tři různé šrouby pro připevnění snímače rychlosti. Vyberte si nejvhodnější šroub podle konstrukce Vašeho kola. Odmontujte originální šroub, instalujte snímač rychlosti řetězu a ten připevněte upraveným šroubem ze soupravy CS600. Šroub dotáhněte pouze lehce. Zkontrolujte všechny prvky, zda nedochází k jejich kontaktu s jinými konstrukčními prvky kola. Zkontrolujte jestli se snimač řetězu nedotýká v krajní poloze výpletu kola. Následně vše dotáhněte.
